Freewell Magnetic Filters

Length or diameter of face plate	up to 300	Above 300,up to 600	Above 600,up to 900	Above 900	Surface roughness:6.3S Mounting face: Not convex
Flatness	0.01	0.015	0.02	0.025
Parallelism	0.02	0.03	0.04	0.05
Holding power	The holding power on the chuck face plate must be 98.1N(10 kgf)or over in average and 49N(5kgf)or over in the weakest area.
Withstand voltage	Dielectric breakdown between the charged part and the body is not allowed.(1500VAC,1min)
Insulation resistance	The insulation resistance must be 5ΩM or over.(Measured with 500 V insulation resistance meter)
Temperature rise	The temperature rise on the chuck work face must be below 15ºC.(Powered on for 3 hours)
Water resistance	When a chuck is immersed in water, it must not allow water to enter the inside or its insulation performance must not drop.

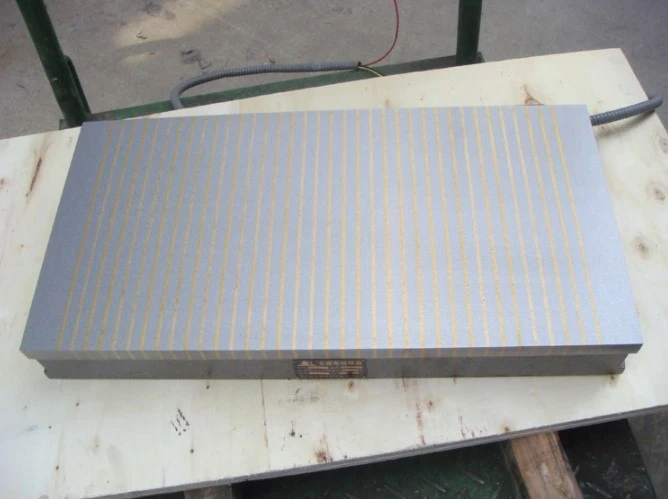

Magnetic chucks include several types such as electromagnetic chucks, permanent magnetic chucks and permanent electromagnetic chucks, each having particular functional features.
In the machining industry, it has been known since the beginning of the 20th century to apply magnets to holding workpieces. In particular, recent technological development has expanded applications of magnetic chucks from grinding machines only to heavy duty cutting processes by machining centers, lathes, milling machines, etc. Today the applications have further been expanded to include metallic mold
machining and electric discharge machining. Thus, the magnetic chucks that meet these high precision machining requirements play a very important role in many machining fields.
In addition to magnetic chucks, QC offers chucks designed for nonmagnetic materials to respond to requirements in grinding of various materials. We believe you will find products in this brochure that meet your diversified needs.

300x150mm Grinding machine accessory permanent magnetic chuck Manual Power Surface Grinder Magnetic Chuck
Features:

1) Our permanent magnetic chucks are manufactured with high capability NdFeB magnets for superior holding power.

2) Our permanent magnetic chucks are sealed and lubricated to be maintenance free.
3) Our permanent magnetic chucks handle is removable for turning the magnet on or off.
4) Suitable for high precision surface grinding machines, milling machines, planers and CNC / EDM equipments.
5) Various different kinds of holding power for different customers' needs.



Use:

1.Suitable for grinding and EDMapplication.
2.Best for small and medium size workpiece

Features:

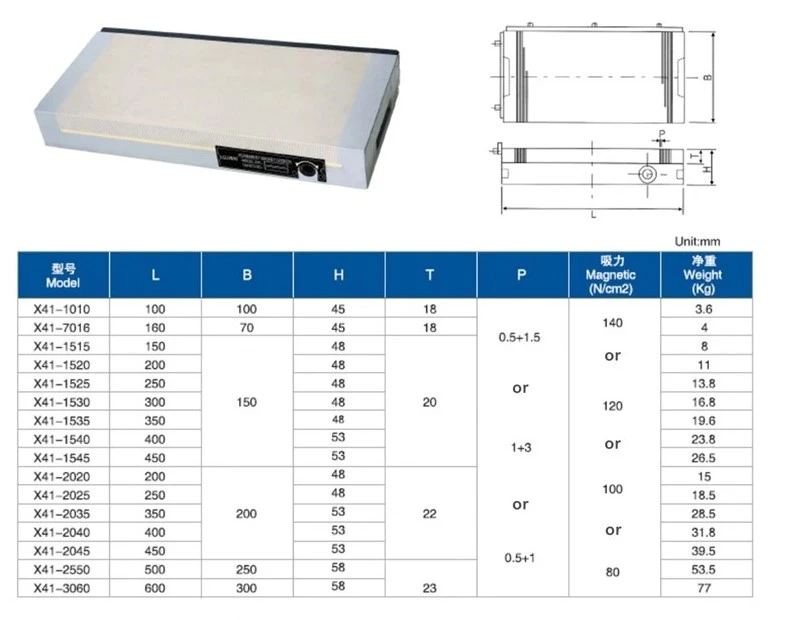

Fine Pole rectangle permanent magnetic Chuck

1.Permanent magnetic chuck with Nedymium magnets,strong magnetic force and less remaining magnetism

2.ON-OFF control by means of hand lever.In the OFF position, a weak opposing

field eases the removal of the workpiece

3.Parrallel fine pole pitch:2 mm(1.5mm of steel+0.5mm of brass)

4.Nominal holding force:120N/cm2

5.Pole plate wearing limit:5mm

6.Magnetic field height: 8mm

7.coolant and water proof structure

8.Turn on/off mothed: hexagon wrench swing, light switching force
